IP-Schutzart: Die richtige Wahl für Industriebeleuchtung

Die IP-Schutzart (Ingress Protection Rating) ist ein internationaler Standard, der in der Norm DIN EN 60529 festgelegt ist. Sie gibt an, wie gut ein elektrisches Gerät gegen das Eindringen von Fremdkörpern (z. B. Staub) und Feuchtigkeit (z. B. Wasser) geschützt ist. Die Schutzartenangabe setzt sich aus den Buchstaben "IP" gefolgt von zwei Ziffern zusammen. Für jede Ziffer ist der jeweilige Schutzumfang definiert.

Erste Ziffer

Schutz gegen feste Fremdkörper (z. B. Staub, Berührung)

Zweite Ziffer

Schutz gegen Wasser (z. B. Spritzwasser, Strahlwasser, Untertauchen)

Die Wahl der richtigen Schutzart beeinflusst den Wartungszyklus und die Lebensdauer der Leuchte. Ist eine unpassende Schutzart für den jeweiligen Einsatzzweck gewählt, können häufige Wartungen und eine verkürzte Lebensdauer die Folge sein.

Schutz gegen das Eindringen von Fremdkörpern

Schutz gegen das Eindringen von Wasser

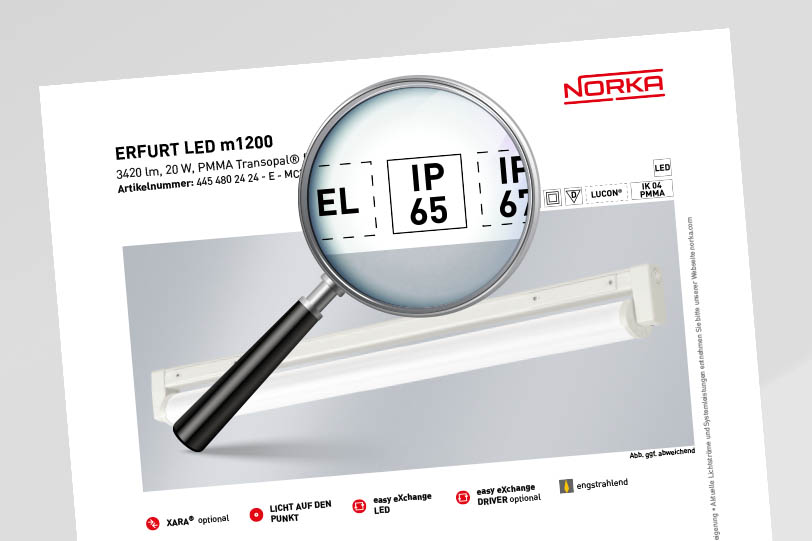

Beispiel: Was bedeutet IP65 bei einer Leuchte?

Eine Leuchte mit der Schutzart IP65 ist als "staubdicht" (erste Ziffer 6) und "geschützt gegen Strahlwasser" (zweite Ziffer 5) ausgewiesen.

Leuchten dieser Schutzart können in Umgebungen eingesetzt werden, in welchen Staub möglicher Störfaktor ist. Auch moderate Reinigungsarbeiten an den Leuchten wie Abwischen oder der Einsatz in unüberdachten Außenbereichen ist damit möglich.

Unsere Leuchten sind für den Einsatz in professionellen und industriellen Umgebungen designt, deshalb umfasst das Portofolio von NORKA LED-Leuchten die IP-Schutzarten von IP65 bis zu IP69K.

IP-Schutzart und IP-Schutzklasse – Was ist der Unterschied?

In der Praxis werden die Begriffe Schutzart und Schutzklasse oft verwechselt.

• IP-Schutzart: Die IP-Schutzart beschreibt den Schutz gegen Fremdkörper und Wasser (z. B. IP65, IP67).
• Schutzklasse I, II oder III: Eine IP-Schutzklasse gibt es in den gängigen Normen nicht. Der Begriff Schutzklasse gibt an, nach welchem technischen Prinzip der Schutz vor elektrischem Schlag sichergestellt wird.

Ein typischer Fehler in der Planung ist die Annahme, dass eine hohe IP-Schutzart automatisch auch eine sichere Schutzklasse bedeutet. Beide Faktoren müssen getrennt betrachtet werden.

Die IP-Schutzart bezieht sich auf den Schutz gegen Fremdkörper und Wasser, während sich die Schutzklasse auf den Schutz vor elektrischem Schlag bezieht.

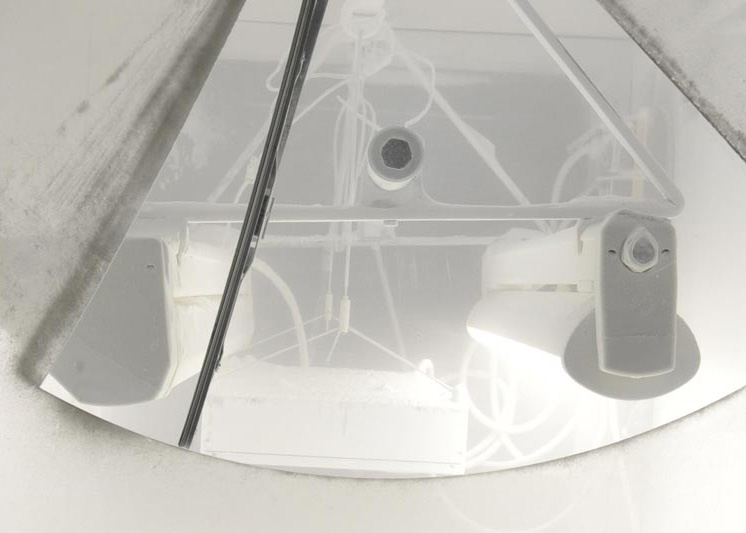

In einer Staubkammer wird die Dichtigkeit eines Produktes auf Staub überprüft.

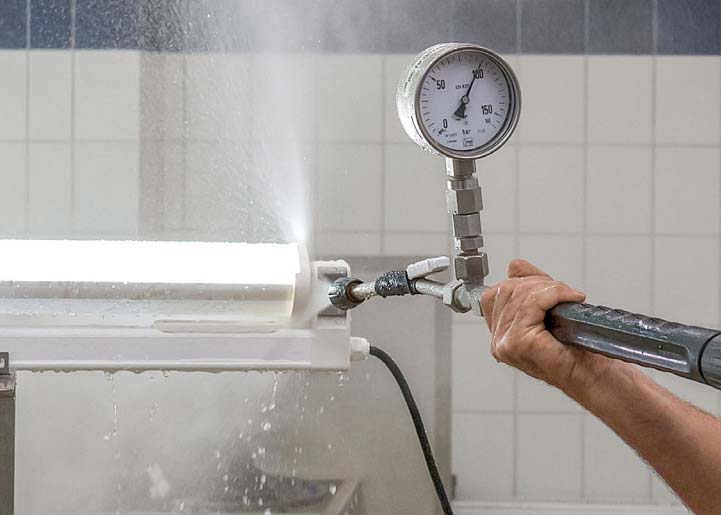

Für die Wasserdichtigkeit des Schutzgrades IP69K nach DIN EN 60529 werden unsere Leuchten mit einem Wasserdruck von 100 bar und einer Wassertemperatur von 80° C aus einem Abstand von 15 cm geprüft.

Staub, Insekten und andere Fremdkörper

Das Eindringen von Fremdkörpern in das Gehäuse ist ein wichtiger Faktor, den es zu beachten gilt. Neben verschiedenen Arten von Staub wie Bremsstaub, Reifeabrieb, Holz- oder Mehlstaub, können aber auch Insekten eine Herausforderung darstellen, die es zu berücksichtigen gilt.

Sprühwasser oder Hochdruckreiniger

Je nach Umgebung entsteht eine unterschiedliche Belastung durch Feuchtigkeit. Muss die Leuchte lediglich gegenüber Sprühwasser geschützt werden? Findet eine regelmäßige Reinigung mit Hochdruckreiniger statt oder ist die Leuchte zeitweilig Unterwasser?

Jede Anforderung wird in einer eigenen Schutzart abgebildet.

Zeitdauer der Belastung

Vor allem im Bereich der Wasserdichtigkeit spielt auch die Zeitdauer der Belastung eine Rolle. Wird die Leuchte nur zeitweise untergetaucht oder dauernd?

Die Schutzart IPX7 bezieht sich beispielsweise nur auf das zeitweilige Untertauchen des Gehäuses, während der IP-Code IPX8 für dauerhaftes Untertauchen steht.

Eintauchtiefe und Wasserdruck bei IPX8

Beim dauerhaften Betrieb der Leuchte Unterwasser muss aufgrund des Wasserdrucks auch die Tauchtiefe beachtet werden. Achten Sie auf die maximale Tauchtiefe bei jedem Produkt.

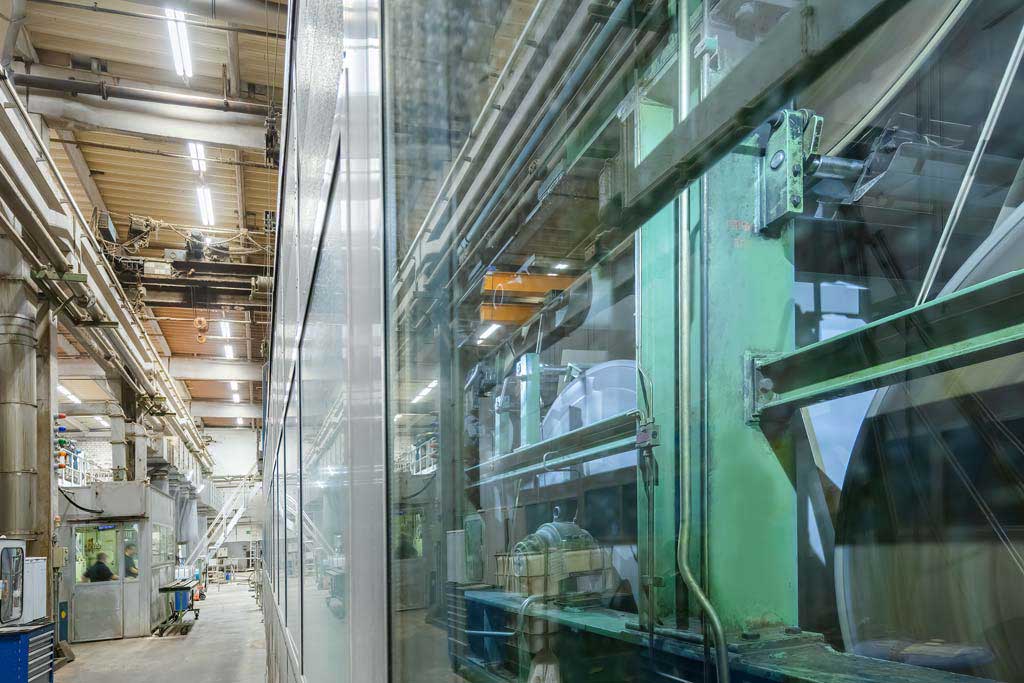

In Umgebungen mit Staub oder Feuchtigkeit wie beispielsweise dieser Papierfabrik, ist eine hohe IP-Schutzarten wie IP65, IP66 oder IP67 unabdingbar.

Die Wahl der passenden IP-Schutzart ist ein wichtiger Faktor bei der Beschaffung von Leuchten. Sie trägt wesentlich zur Langlebigkeit der Produkte bei, da sie vor dem Eindringen von Staub und Feuchtigkeit schützt. Dies verhindert Schäden an elektrischen Bauteilen und verlängert die Lebensdauer der Leuchte – besonders in anspruchsvollen Einsatzbereichen.

Zudem führt eine geeignete Schutzart zu einem geringeren Wartungsaufwand. Da weniger Defekte auftreten, sinken die Instandhaltungskosten, und der Betrieb wird effizienter. Gerade bei schwer zugänglichen Installationen ist das ein klarer Vorteil.

Auch die Sicherheit profitiert: Ein hoher Schutzgrad verringert das Risiko von Kurzschlüssen, elektrischen Defekten und daraus resultierenden Bränden. Dies ist insbesondere in sensiblen Bereichen wie Industrieanlagen, öffentlichen Einrichtungen oder feuergefährdeten Zonen von hoher Relevanz.

Insgesamt ist die IP-Schutzart ein entscheidendes Kriterium für einen zuverlässigen, wirtschaftlichen und sicheren Leuchtenbetrieb.

Die richtige IP-Schutzart sorgt für langlebiges, wartungsarmes und sicheres Licht.

Sie haben Fragen zur Wahl der richtigen IP-Schutzart und benötigen Beratung bei der Auswahl des richtigen NORKA-Produkts? Sprechen Sie uns an!
