LED-Sporthallenbeleuchtung für große Hallen

Die Rückkehr des Bergischen Handball Clubs in die Bundesliga erforderte ein technisches Update mit NORKA LED-Leuchten.

Aus effizienten NORKA LED-Leuchten, maßgeschneiderten Abhängungen und einem Lichtmanagement, das nicht nur vielseitige Lichtszenen bereitstellt, sondern auch an die zentrale Brandmeldeanlage angebunden ist, bestand das Gesamtpaket, das NORKA und NORKA Automation für die Sanierung der Halle geschnürt haben.

Sport und Kultur sind in der Halle gleichermaßen zuhause. Eben noch Trainingsstätte für die Studenten, kann sie quasi über Nacht zur stimmungsvollen Kulisse für ein Konzert, zum Messeplatz oder zum Austragungsort eines Handball-Bundesliga-Spiels werden. Um die Vorschriften der Deutschen Handball-Liga zu erfüllen, hat die Halle ein technisches Upgrade erhalten. Neben neuen Ballfangnetzen, Tribünen für die Kameras und schnellem Internet für die Journalisten wurde auch eine moderne LED-Beleuchtungsanlage mit NORKA LED-Leuchten und intelligenter Steuerung implementiert.

Technologiesprung steigert Effizienz und Qualität

Die Bestandslösung in der größten Mehrzweck-Veranstaltungshalle im Bergischen Land arbeitete noch mit Quecksilberdampflampen, also einem Lampentyp, der innerhalb der Europäischen Union nicht mehr in Verkehr gebracht werden darf. Vor diesem Hintergrund fiel die Entscheidung, die Halle auf moderne LED-Leuchten umzurüsten. Neben erheblichen Energieeinsparungen sollte auch die Lichtqualität gesteigert werden. Erfüllt werden konnten diese Erwartungen mit Leuchten aus dem NORKA Portfolio. Für die Hallen- und Spielfeldbeleuchtung kommen 130 mit LED-Arrays bestückte CENTAURUS Strahler zum Einsatz sowie LONDON LED und DUBLIN LED Leuchten, die mit LED-Stripes ausgestattet sind.

Entscheidend war die Erhöhung der Beleuchtungsstärken auf dem Spielfeld. Statt der bisherigen mittleren Beleuchtungsstärke von ca. 950 Lux in 1,50 m Höhe über dem Spielfeld werden jetzt souverän die vorgegebenen 1.700 Lux erreicht und es gibt sogar noch Reserven. Aber es ist nicht nur heller geworden, die neuen Leuchten sind außerdem sehr gut entblendet, und das Licht auf dem Spielfeld wird gleichmäßiger verteilt. Von der neuen Lichtqualität profitieren nicht nur die Aktiven bei Sportevents, sie schlägt sich bei allen Veranstaltungsformaten in einer wesentlich besseren Raumwahrnehmung nieder. Die guten Sehbedingungen erleichtern die Orientierung auf den Tribünen und Treppen und sorgen für mehr Trittsicherheit auf den Stufen und in den Gängen.

Das flimmerfreie Licht ist HDTV-tauglich, die lange Lebensdauer der LEDs lässt die Wartungskosten gegen Null sinken.

CENTAURUS LED Strahler wurden an eigens entwickelten Traversen an der Trägerkonstruktion des Hallendachs abgehängt.

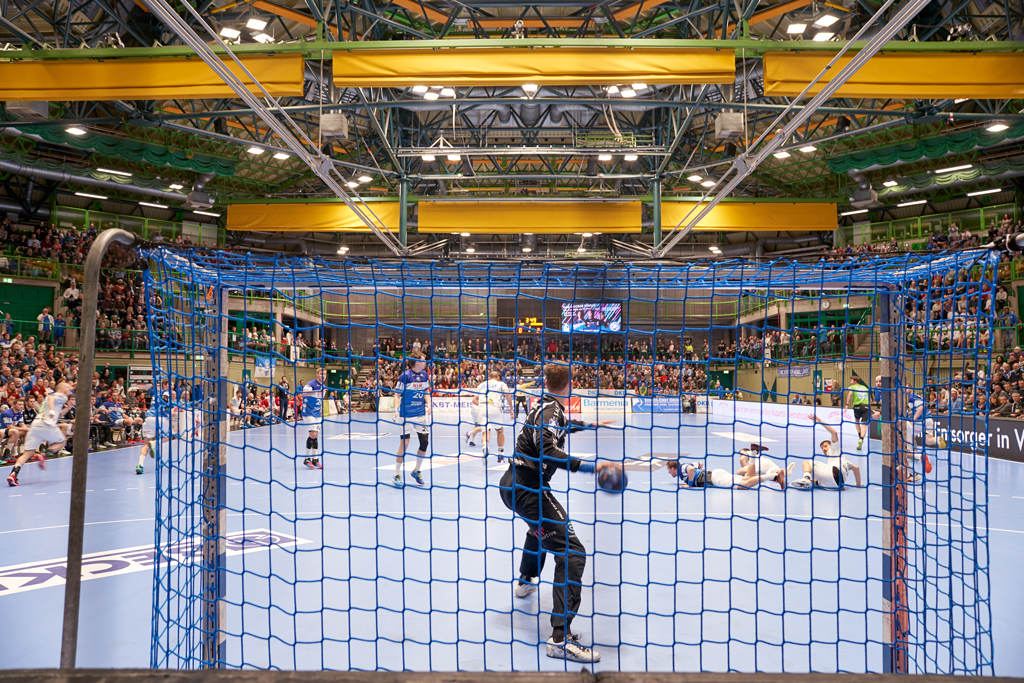

Die neue Lichtlösung musste hinsichtlich Beleuchtungsstärke und Gleichmäßigkeit die Vorgaben der Deutschen Handball-Liga für
Bundesliga-Spielstätten erfüllen.

Vielseitige Beleuchtungsoptionen

Voraussetzung für dieses hervorragende Ergebnis war neben hochwertigen Leuchten eine detaillierte Planung. Die sensible Statik des Hallendachs verbot, das Gewicht der Bestandsleuchten zu überschreiten, zudem mussten die Montageorte der alten Leuchten weiter genutzt werden. Man entschloss sich, die LED-Leuchten an neuen, statisch geprüften Traversen abzupendeln. Die Lichtaustrittsebene liegt dabei unterhalb der Trägerkonstruktion des Daches und der Installationen für die Bühnentechnik, was Verschattungen zuverlässig vermeidet. Drei unterschiedliche Traversen-Typen nehmen Kombinationen von zwei bis vier ballwurfsicheren CENTAURUS 230N Strahlern auf.

Eine Besonderheit der Unihalle Wuppertal ist ihre Anpassungsfähigkeit für ganz verschiedene Nutzungen. So kann die Halle in kleinere Einheiten unterteilt werden und Tribünen lassen sich verfahren. Um stets das richtige Licht abrufen zu können, hat NORKA Automation das DALI-Lichtmanagement  XARA®- Professional installiert. Es wurden fünf DALI-Kreise eingeplant. Diese stellen insgesamt 320 Adressen bereit – eine ausreichende Anzahl, um jede Lichtquelle einzeln anzusteuern und zusätzlich noch 36 DALI-Bewegungssensoren einzubinden. Drei Präsenz- und vier Tageslichtsensoren ergänzen das Hardwarespektrum. Als Bedienstellen kommen drei Touchpanels zum Einsatz.

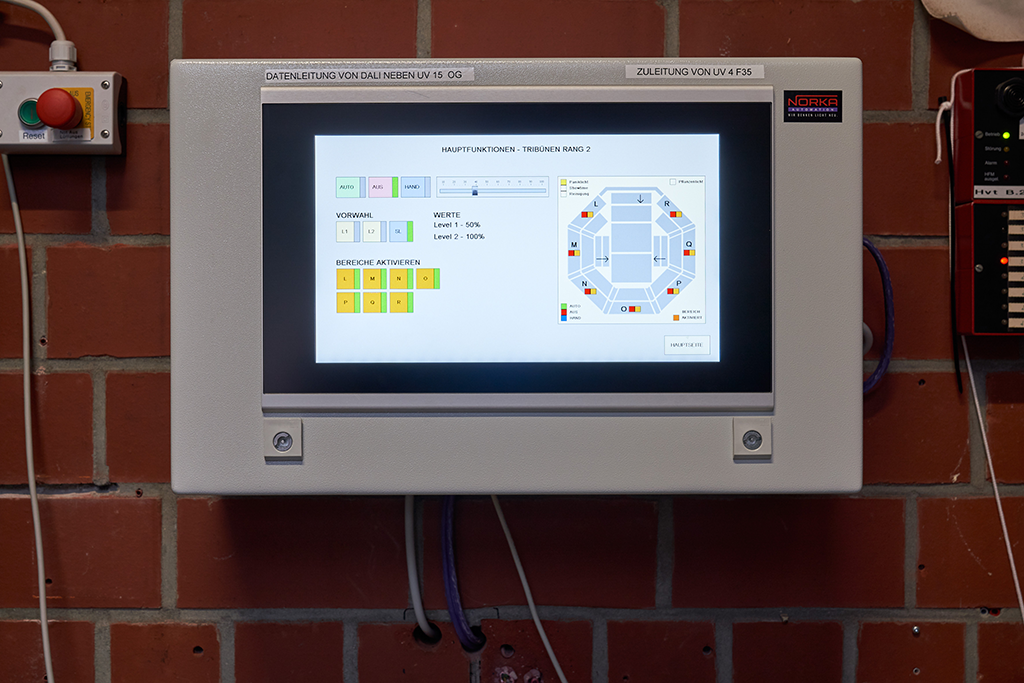

Das Lichtmanagement stellt vorprogrammierte Szenen für den Abruf per Fingertipp bereit. Mit ihnen kann adäquat auf die verschiedenen Nutzungen und Ereignisse in der Halle reagiert werden.

Per Fingertipp zur gewünschten Lichtszene

Für die typischen Raum- und Nutzungsformate wurden Lichtszenen vorprogrammiert und abgespeichert. Beispielsweise sind eine Voreinstellung für die Bundesligaspiele mit 1.700 Lux, eine für Tischtennisspiele mit 750 Lux und zwei für den Uni-Sport mit 300 Lux sowie mit 500 Lux abrufbar. Zudem gibt es spezielle Lichtdramaturgien für besondere Momente bei Events. Im Reinigungsmodus sorgen die Bewegungsmelder dafür, dass das Licht nur dort an ist, wo gerade gearbeitet wird. Im Interesse einer einfachen manuellen Bedienung wurden außerdem 24 Leuchtengruppen definiert, die jeweils einem Hallenbereich zugeordnet sind. Ein Fingertipp auf den Touchpanels genügt, um zum Beispiel nur die oberen oder unteren Tribünen, nur das Spielfeld oder auch nur einen Teil der Hallenfläche zu erhellen.

Eine sicherheitsrelevante Zusatzfunktion hat NORKA Automation durch die Anbindung der Lichtsteuerung an die Brandmeldezentrale umgesetzt: Im Falle eines Feueralarms schalten alle Leuchten in der Halle auf 100 % Helligkeit und bleiben so lange an, bis der Feueralarm abgeschaltet wird – und zwar unabhängig von den Einstellungen im Regieraum.

Fazit

Die neue Lichtlösung in der Unihalle Wuppertal bietet für alle Nutzungssituationen ein Maximum an Effizienz, Komfort und Sicherheit. NORKA Leuchten mit präzisen Optiken, hoher Lichtausbeute und moderne Treiber-Elektronik stellen die Basis für eine nachhaltige, gleichmäßige und blendfreie Beleuchtung, die auch HDTV-tauglich ist. Das DALI-Lichtmanagementsystem  XARA®-Professional macht es dem Betreiber einfach, stets das richtige Licht für unterschiedliche Veranstaltungsformate und Raumkonfigurationen abzurufen.
