Indice de protection IP : Le bon choix pour l'éclairage industriel

Que signifie l'indice de protection IP ? Définition et signification

L'indice de protection IP (Ingress Protection Rating) est une norme internationale définie par la norme DIN EN 60529. Il indique le niveau de protection d'un appareil électrique contre la pénétration de corps étrangers (p. ex. la poussière) et l'humidité (p. ex. l’eau). L'indication de l’indice de protection se compose des lettres "IP" suivies de deux chiffres. L'étendue de la protection est définie pour chaque chiffre.

L'indication du type de protection se compose de deux chiffres.

Le premier chiffre du code IP
Protection contre les corps solides (p. ex la poussière, le contact avec un doigt ou un outil)

Le deuxième chiffre du code IP
Protection contre l'eau (p. ex. éclaboussures, jets d'eau, immersion)

Le choix du type de protection approprié influence le cycle d'entretien et la durée de vie du luminaire. Si l'on choisit un type de protection inadapté à l'utilisation prévue, il peut en résulter des entretiens fréquents et une durée de vie raccourcie.

Tableau : Quels sont les niveaux de protection IP ?

Les niveaux de protection des codes IP vont d'une protection faible, comme pour l'éclairage décoratif, à une protection très élevée pour les luminaires certifiés IP 65, IP 66, IP 67 ou IP 68 et IP 69K. C'est surtout dans le secteur industriel que l'on utilise des luminaires avec indice de protection élevé, ceux-ci étant étanches à la poussière et à l'eau.

Protection contre la pénétration de corps étrangers

Indice IP	Description
0	Aucune protection
1	Protégé contre les corps solides supérieurs à 50 mm
2	Protégé contre les corps solides supérieurs à 12 mm
3	Protection contre les corps solides supérieurs à 2,5 mm
4	Protégé contre les corps sollides supérieurs à 1 mm
5	Protégé contre les poussières
6	Étanche à la poussière

Protégé contre la pénétration d’eau

Indice IP	Description
0	Aucune protection
1	Protection contre les chutes verticales de gouttes d’eau
2	Protection contre les chutes de gouttes d’eau jusqu’à un angle de 15° de la verticale
3	Protection contre la pluie jusqu’à un angle de 60° de la verticale
4	Protection contre les protections d’eau de toutes directions
5	Protection contre les jets d’eau de toutes directions
6	Protection contre les jets d’eau de toutes direction à la lance
7	Protection contre les effets de l’immersion temporaire
8	Protection en cas d’immersion dans l’eau
9K	Protection contre le nettoyage par jet d’eau haute pression ou vapeur

Tableau : Aperçu de toutes les données individuelles du code IP et de leur signification

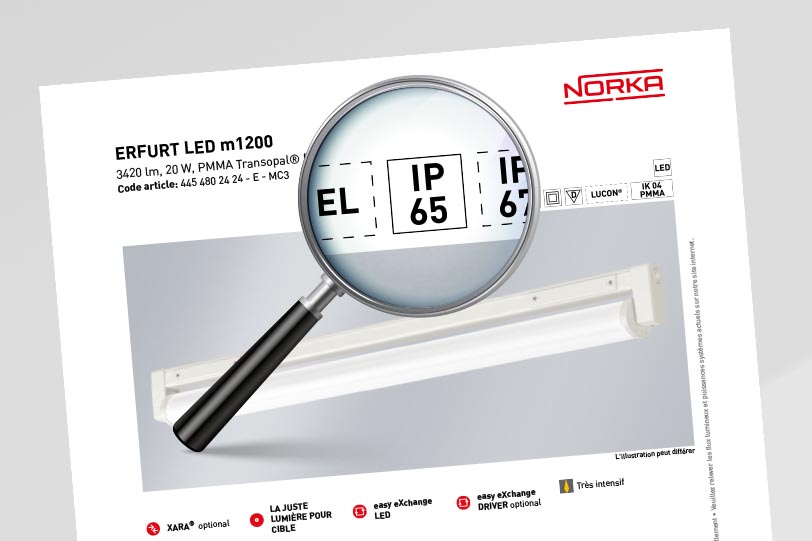

Par exemple : Que signifie l’indice de protection IP 65 pour un luminaire ?

Un luminaire avec l'indice de protection IP 65 est protégé contre la poussière et les jets d'eau.

Un luminaire avec l’indice de protection IP 65 est indiqué comme « étanche à la poussière » (premier chiffre 6) et « protégé contre les jets d'eau » (deuxième chiffre 5).

Les luminaires avec cet indice de protection peuvent être utilisés dans des environnements où la poussière est un facteur perturbateur potentiel. Ils permettent également d'effectuer des travaux de nettoyage modérés sur les luminaires, comme les essuyer ou les utiliser dans des zones extérieures non couvertes.

Nos luminaires sont conçus pour une utilisation dans des environnements professionnels et industriels, c'est pourquoi le portefeuille de luminaires à LED NORKA comprend des indices de protection IP allant de IP 65 à IP 69K.

Indice de protection IP et classe de protection - quelle est la différence ?

Dans la pratique, les termes « indice de protection » et « classe de protection » sont souvent confondus.

Indice de protection IP : L'indice de protection IP décrit la protection contre les corps étrangers et l'eau (par ex. IP 65, IP 67).
Classe de protection I, II ou III : Il n'existe pas de classe de protection IP dans les normes courantes. La notion de classe de protection indique selon quel principe technique la protection contre les chocs électriques est assurée.

Une erreur typique dans la planification est de supposer qu'un indice de protection IP élevé signifie automatiquement une classe de protection également élevée. Or, les deux facteurs doivent être considérés séparément.

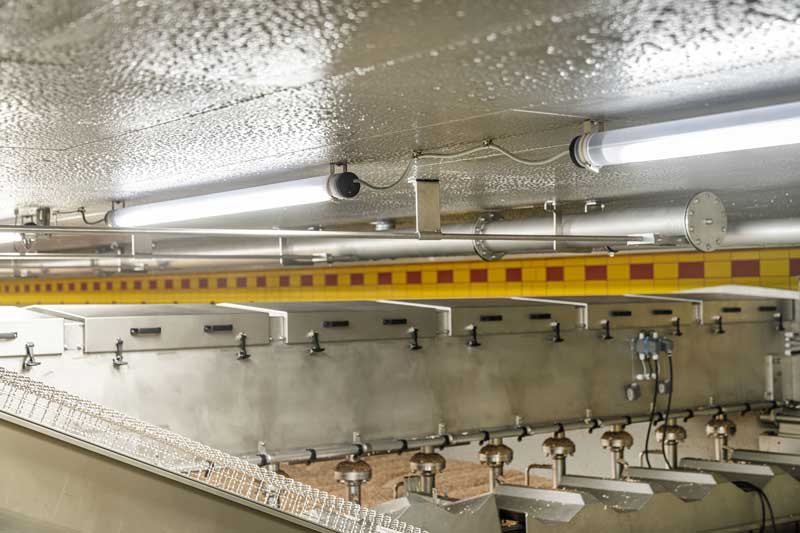

Éclairage dans une cuve de production de malt avec condensation au plafond. — L'indice de protection (IP) se réfère à la protection contre les corps étrangers et l'eau, tandis que la classe de protection (IK) se réfère à la protection contre les chocs électriques.

Comment s'effectue un contrôle des indices de protection IP ?

Le contrôle des indices de protection s'effectue selon différentes méthodes, en fonction des exigences. Ainsi, le test d'étanchéité à la poussière est effectué à l'aide d'une chambre à poussière. Ensuite, on vérifie s’il y a pénétration de poussière à l’intérieur du luminaire. Le contrôle de la résistance à la pénétration de l'eau s'effectue à l'aide de différentes quantités d'eau - au moyen de buses - ou de réservoirs sous pression.

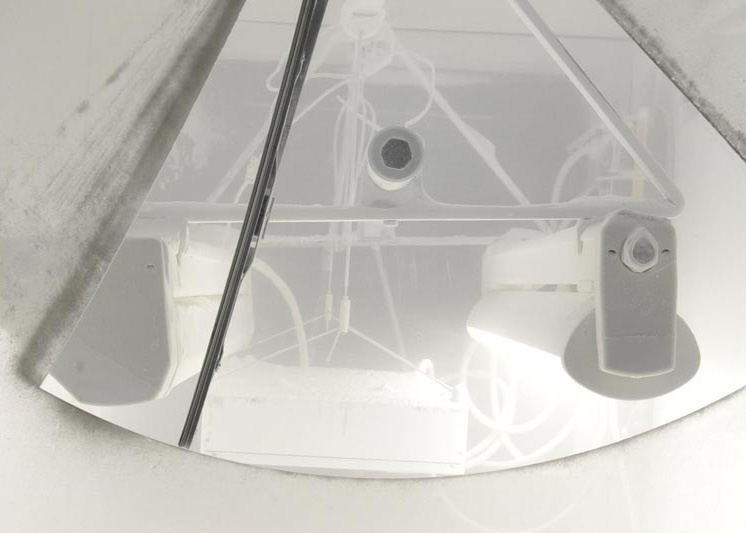

Test d'étanchéité à la poussière dans une chambre à poussière — Dans une chambre de contrôle de la poussière, on vérifie l'étanchéité d'un produit à la poussière.

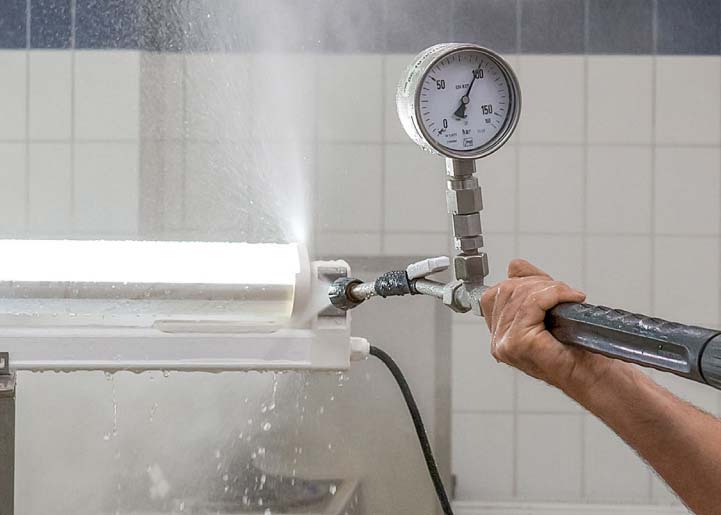

L'étanchéité à l'eau de l'indice de protection IP69K est testée avec un nettoyeur haute pression. — Pour contrôler l'étanchéité à l'eau de l’indice de protection IP 69K selon la norme DIN EN 60529, nos luminaires sont testés avec une pression d'eau de 100 bars et une température d'eau de 80° C à une distance de 15 cm.

À quoi faut-il faire attention lors du choix de l'indice de protection IP ?

Le choix d'un niveau de protection IP approprié est un facteur important pour la sécurité et l'efficacité des solutions d'éclairage dans l'industrie. Une protection insuffisante peut entraîner des pannes ou des risques pour la sécurité. La poussière, l'eau, les produits chimiques et les contraintes mécaniques imposent des exigences élevées à l'éclairage industriel. Les facteurs suivants doivent être pris en compte lors du choix d'un luminaire en fonction de son indice de protection IP :

Poussière, insectes et autres corps étrangersLa pénétration de corps étrangers dans le corps du luminaire est un facteur important dont il faut tenir compte. Outre différents types de poussières comme la poussière de frein, l'abrasion due à la maturation, la poussière de bois ou de farine, les insectes peuvent également représenter un défi dont il faut tenir compte.

Eau pulvérisée ou projetée au nettoyeur haute pressionL'exposition à l'humidité varie en fonction de l'environnement. Le luminaire doit-il être protégé uniquement contre l'eau pulvérisée ? Le luminaire est-il régulièrement nettoyé avec un nettoyeur haute pression ou est-il temporairement immergé ? Chaque exigence est représentée par un type de protection spécifique.

Durée de l'expositionDans le domaine de l'étanchéité, la durée de l'exposition joue également un rôle. Le luminaire est-il seulement temporairement immergé ou en permanence ? Le type de protection IPX7, par exemple, ne concerne que l'immersion temporaire du luminaire, tandis que le code IPX8 correspond à une immersion permanente.

Profondeur d'immersion et pression de l'eau en IPX8En cas d'utilisation permanente du luminaire sous l'eau, il faut également tenir compte de la profondeur d'immersion en raison de la pression de l'eau. Veillez à la profondeur d'immersion maximale pour chaque produit.

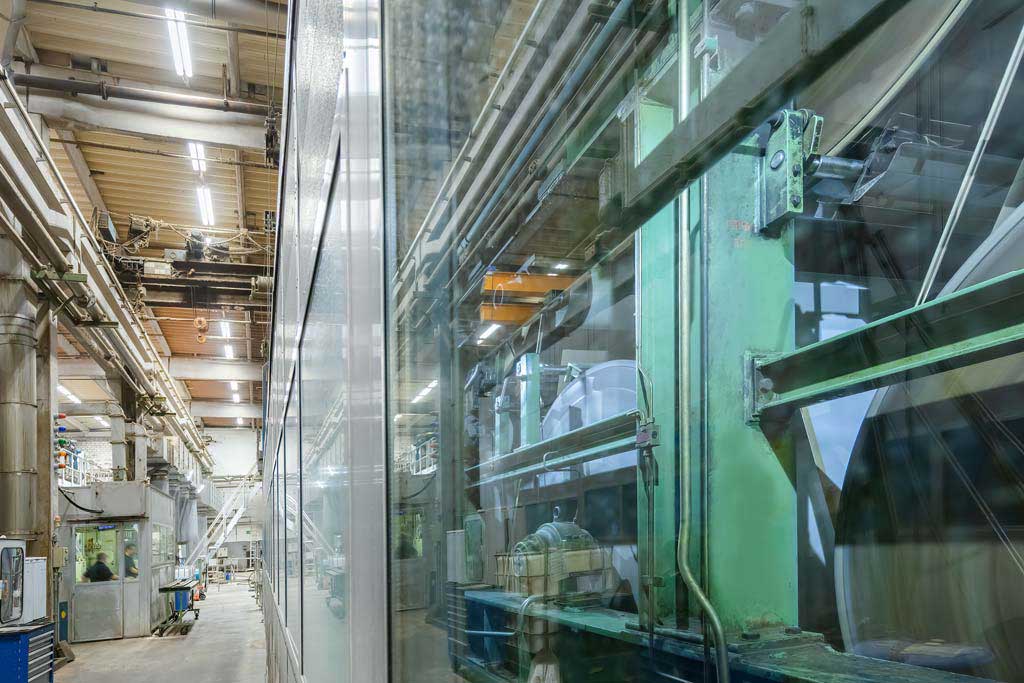

Usine de papier avec unité de production — Dans des environnements avec de la poussière ou de l'humidité, comme par exemple cette usine de papier, un indice de protection IP élevé comme IP 65, IP 66 ou IP 67 est indispensable.

Conclusion : Importance de l'indice de protection IP lors de l'achat de luminaires

Le choix d'un indice de protection IP approprié est un facteur important lors de l'achat de luminaires. Il contribue largement à la longévité des produits, car il protège contre la pénétration de la poussière et de l'humidité. Cela évite d'endommager les composants électriques et prolonge la durée de vie du luminaire - en particulier dans les domaines d'application exigeants.

En outre, un indice de protection approprié entraîne une réduction de l'entretien. Comme il y a moins de défaillances, les coûts d'entretien diminuent et le fonctionnement est plus efficace. C'est un avantage certain pour les installations difficiles d'accès.

La sécurité en profite également : Un indice de protection élevé réduit le risque de courts-circuits, de défauts électriques et d'incendies qui en résultent. Cela est particulièrement important dans les zones sensibles comme les installations industrielles, les établissements publics ou les zones à risque d'incendie.

Globalement, l'indice de protection IP est un critère décisif pour un fonctionnement fiable, économique et durable des luminaires.

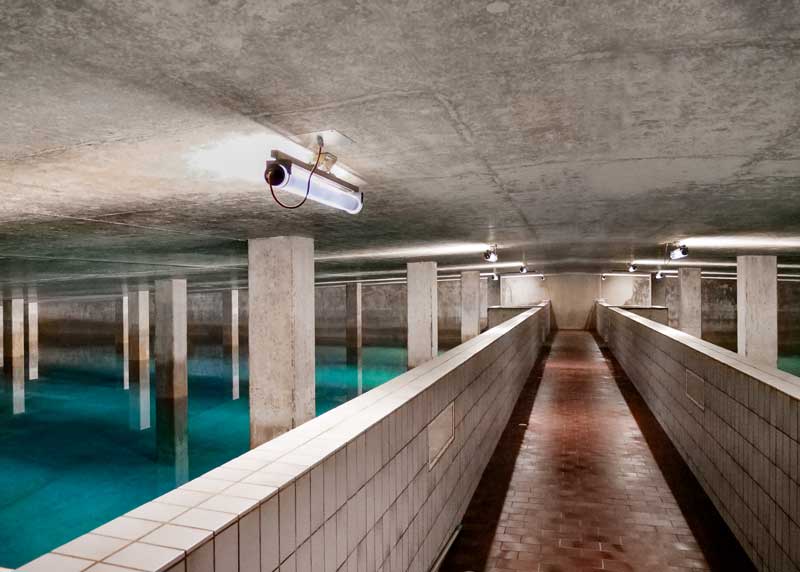

Éclairage dans un réservoir d'eau potable souterrain — Le bon indice de protection IP garantit un éclairage durable, nécessitant peu d'entretien et fiable.
